[CIBAS]

Я имел в виду не сейчас, а при изготовлении для чего планировалось ?
И где можно её описание посмотреть?

[Rumlin]

CIBAS сказал:

И где можно её описание посмотреть?

Ребристо-стержневая антенна.
http://www.radioscan...ic50990-13.html


На луноходе подобная.

[CIBAS]

Ребристо-стержневая антенна, описанная выше не имеет к данной конструкции никакого отношения .
На сайте радиосканер немного другое:
1 - диапазон другой
2 - "парализация" тоже другая

Вывод - с ADSB работать НЕ БУДЕТ или будет работать непредсказуемо.

[Rumlin]

CIBAS сказал:

На сайте радиосканер немного другое

Там была фото антенны такого типа. Пока искал другое фото, нашел такого монстра:

https://vrtp.ru/inde...bfg591&st=4560#

[Gennadyi]

CIBAS (06 ноября 2020 - 08:56) писал:

Я имел в виду не сейчас, а при изготовлении для чего планировалось ?
И где можно её описание посмотреть?

Для пеленгации и планировалась
Считал на калькуляторе для таких антенн на частоту 1090

https://zen.yandex.r...5fd9800af081b52

[CIBAS]

Вот теперь понятно, спасибо.

[Gennadyi]

Вот еще
https://www.lan23.ru...YA/patchya.html
https://3g-aerial.bi...naliz-i-raschet

[CIBAS]

Спасибо.
К сожалению первая ссылка умерла, но сайт живой, там можно найти концы. lan23.ru
Автор данной антенны - Панченко Игорь, разработка примерно 2007 года (хотя сама идея старше).
Всевозможные Креосаны, ютубные и всяческие интернет спецы - просто скопировали разработку.
На Луноходе - другая антенна (похожесть внешнего вида - это не главное).

[Gennadyi]

https://www.lan23.ru...YA/patchya.html

[Rumlin]

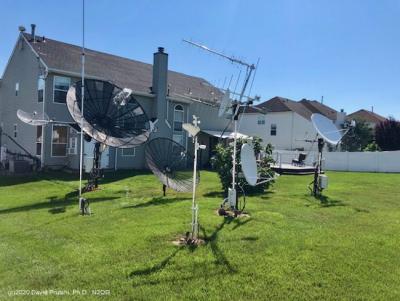

Какой экзотический любитель:

http://www.prutchi.c...for-the-future/

[CIBAS]

Опять по поводу сигнала 202002

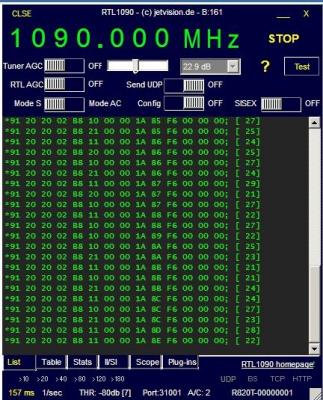

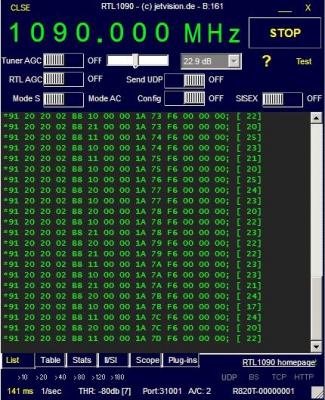

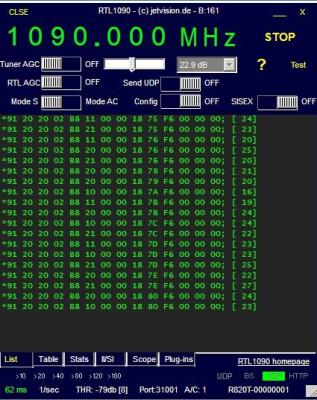

Вот несколько пакетов только от него:


Код источника (байты 2,3,4) 20 20 02 в таблице ICAO 20 - зарезервировано (хз для чего)

Тип пакета (или сообщения) - байт 1 - везде одинаков:
--------------------------------------------------------------------------
10011 в двоичной с.с. = 11 в десятичной - означает передачу координат. <<<<<---- ОШИБКА
--------------------------------------------------------------------------
Это ошибка !!! Тип пакета = 12 (10010) !!!!!


Ага, подумал я, но увы ....

Прежде чем раскручивать посылки дальше я просто посмотрел на них:
байт 6 принимает 4 варианта состояний - 10, 11, 20, 21.

По протоколу ADSB координаты передаются по 2 пакета каждая (различают чётные и нечётные пакеты)
И вроде как всё совпадает, но - посмотрите на следующие байты:
байты 9 и 10 просто последовательно увеличиваются на 1, т.е. координатами они быть не могут.

Это некий тестовый сигнал, возможно для привязки/синхронизации с запросами на 1030 МГц (это просто бредовое предположение, хотя....).

Неплохо бы посмотреть период этих посылок, но у меня слабый сигнал, заморачиваться не буду .....
Есть желание - поковыряйтесь в этих посылках, попринимайте ещё - возможно будет видна закономерность ...

[CIBAS]

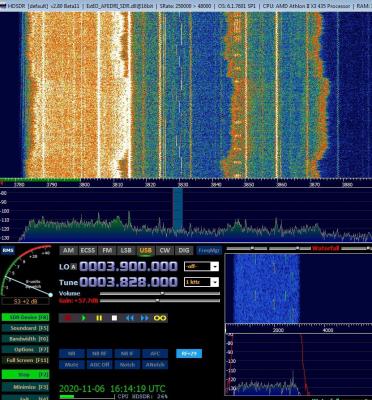

Нечастое явление - передача циркуляра на станции "скрипящее колесо".
Просматривая низкочастный диапазон, обратил внимание на то, что кто-то говорит в USB.
Звук у меня обычно выключен - смотрю только спектр. Включил звук и запись, только потом
увидел, что за станция. Название ей дали по звуку маркера (в конце записи).
Приём - уже маркер


Запись --->  000000.mp3 (1,37МБ)
Количество загрузок:: 97

Расшифровка:
АЛЬФА45
СБ(И/Я)ТОСЕВ 213
ЧЕСТНОСТЬ 251
КИТОНАРЛ 260

[Rumlin]

Сейчас с Херсоном рапортами обмениваются на 70 см.

[CIBAS]

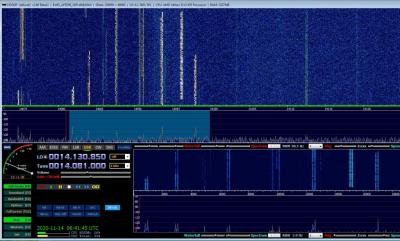

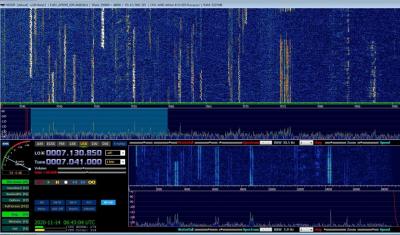

Пример приёма 14 ноября.
Радиолюбительские соревнования WAEDC.
Работают телетайпом RTTY 7 и 14 МГц



В основном видны европейские станции, одна промелькнула ZL (Новая Зеландия)
и более ничего интересного...

[CIBAS]

По поводу радиомониторинга. В Крыму в Белогорске есть аэрологическая станция.
Там запускают метео зонды. Можно помониторить, на первом этапе хотя бы обнаружить
сигнал. Диапазон частот 400 - 406 МГц.

Неплохо бы узнать расписание запуска ...

[Rumlin]

CIBAS сказал:

Неплохо бы узнать расписание запуска ...

Цитата

Согласно международной договоренности, по всему миру аэрологические зонды запускают одномоментно, два раза в день, в 23.30 и 11.30 по Гринвичу (у нас плюс 4 часа к этому времени).

Ровно в 15.30 радиозонд вырывается из ворот газозаправочного цеха и взмывает в небо. Его долго видно в небе. В штабном помещении начали принимать сигналы с метеоданными. Работать аэрологический зонд будет около двух часов. Как рассказали специалисты, на максимальной высоте оболочка из латекса многократно увеличится в размерах и в какой-то момент лопнет. Но до этого он полностью выполнит свою миссию, передав на землю необходимую информацию о том, что происходит в верхних слоях атмосферы. А уже через несколько часов в небо взмоют следующие зонды.

https://sgpress.ru/news/131900

[CIBAS]

У нас ( в Крыму) вообще то Гринвич + 3, а не 4. UTC/GMT + 3


Вопрос остаётся в силе - может кому-то известно что-нибудь о работе аэрологической станции или
подобных заведений, связанных с запуском метео зондов в Крыму.
Интересует конкретная информация, не интренет откровения.

Сегодня немного посмотрел на частоты 400 - 406 - ничего не попалось, будем смотреть дальше ...

[Rumlin]

Нагуглил "АЭ Белогорск Крымского УГМС"

Цитата

ФГБУ «Крымское УГМС» вошло в состав Росгидромета в январе 2015 года.
Аэрологическая сеть, подведомственная ФГБУ «Крымское УГМС», состоит из АЭ
Белогорск, которая в 2015 году не была включена в План радиозондирования и не
осуществляла температурно-ветровое радиозондирование, кроме того РЛС АЭ
Белогорск находится в неисправном состоянии. АЭ Белогорск административно
входит в состав и находится на территории Крымской селестоковой станции как
аэрологическая группа.
Радиозондирование на АЭ Белогорск было организовано в 2010 г. в связи с
закрытием АЭ Симферополь, с использованием РЛС радиотеодолит-УЛ,
производства ООО Техприлад г. Львов Украина. На радиотеодолит-УЛ
отсутствует вся техническая документация, нет ЗИП, отсутствует серийный номер
на изделии. За период его эксплуатации отмечались многочисленные
неисправности контролера, связных модемов, антенны ближней зоны,
производилась замена антенной колонки и блоков питания. Ремонт выходящих из
строя частей радиотеодолита-УЛ осуществлялся только на заводе-изготовителе
либо специалистами завода-изготовителя в полевых условиях. При подготовке к
радиозондированию при проведении выдержки радиозонда вводились поправки в
на измерение дальности. С радиотеодолитом-УЛ возможно применение только
радиозондов ПАЗА-12М, производства ООО Техприлад. 04.02.2014
радиотеодолит-УЛ в очередной раз вышел из строя и так и не был
отремонтирован.
Штат АЭ Белогорск сохранен, несмотря на длительный простой, связанный с
неисправностью оборудования. Служебное здание, предназначенное для
аэрологов, находится в аварийном состоянии. РЛС установлена на крыше
служебного здания, а аэрологи размещены в соседнем здании. Газогенераторное
помещение требует обязательного косметического ремонта.
6
Свидетельство о государственной регистрации права собственности на
земельный участок имеется, но требуется переоформление согласно стандартам
РФ.
На момент проведения инспекции в структуре ФГБУ «Крымское УГМС» не
было группы отвечающей за методическое сопровождение аэрологической сети, а
в составе АЭ не было специалиста по радиолокации, отвечающего за техническое
состояние аэрологической станции.
По результатам инспекции инспектором ЦАО признано нецелесообразным
проводить работы по восстановления работоспособности радиотеодолит УЛ АЭ
Белогорск, а ФГБУ «Крымское УГМС» было предложено:
1. провести ремонт зданий АЭ Белогорск;
2. получить новые документы на землепользование;
3. в случае возобновления радиозондирования:
- ввести в штат группы аэрологии шестую единицу техника аэролога;
- ввести в структуру ФГБУ «Крымское УГМС» аэрологическую группу, которая
будет отвечать за методической сопровождение аэрологической сети, а в ССИ
ввести должность инженера по радиолокации, который будет отвечать за
техническое состояние аэрологической сети;
- при проведении закупок расходных аэрологических материалов
руководствоваться техническими требованиями, к поставляемой продукции,
разработанными и размещенными на сайте ЦАО;
- разработать и согласовать новую инструкцию взаимодействия Крымского
УГМС с оперативными органами Единой системы ОрВД при запуске шаров зондов.
В настоящее время Росгидромет прорабатывает варианты закупки
наземного комплекса для аэрологических наблюдений на территории
подведомственной ФГБУ «Крымское УГМС» с использованием навигационных
радиозондов. Во второй половине 2016 года планируется возобновление
зондирование атмосферы на территории подведомственной ФГБУ «Крымское
УГМС»

http://cao-ntcr.mipt...rair-rf2015.pdf

Цитата

В 2017 году Росгидромет на собственные средства произвел закупку 6
комплексов АРНК «ПОЛЮС» вместе с радиозондами МРЗ-Н1 (производитель АО
«Радий»), которые были поставлены на АЭ Нарьян-Мар, Барабинск, Туруханск,
Бор, Ванавара и Пермь. В настоящее время на аэрологический сети
Росгидромета в оперативной работе задействовано 7 комплексов АРНК (седьмой
комплекс расположен в Крыму, АЭ Белогорск). По данным мониторинга ЦАО
показатели качества данных наблюдений на АЭ, оснащенных АНРК, в целом
существенно превосходят средние показатели по сети.

http://cao-ntcr.mipt...rair-rf2017.pdf

Цитата

В комплект входит:

-радиозонды (МПЗ-H1)которые полностью совместимы с системой радиозондирования ПНЗА «Полюс»;

http://meteo.crimea.ru/?page_id=3517

И наконец:

Цитата

Для радиозондов MP3-Н1 с частотой 403 МГц

http://cao-ntcr.mipt...rair-rf2018.pdf

P.S. усилено погуглил - если говорят о времени, то одинаково упоминают Гринвич 23:30 и 11:30. Например Уфа:

Цитата

Запускают зонды одновременно по всему миру, в любую погоду два раза в сутки, ориентируясь на всемирное время. Мы запускаем в 04:30 и в 16:30, по Гринвичу это 23:30 и 11:30 соответственно.

Сообщение отредактировал Rumlin: 17 ноября 2020 - 21:24

[Gennadyi]

В детстве доводилось находить радиозонды, на лампах!
Сейчас кто-то их находил ?

[Rumlin]

Gennadyi сказал:

В детстве доводилось находить радиозонды, на лампах!

видел фото от грибника - там транзисторы
